涉及涂装工艺的生产制造企业EHS都知道，存储溶剂油漆化学品库、调漆间、喷漆房或喷涂线是防火防爆关注的重点区域，因为喷涂使用的溶剂和油漆会挥发出苯、甲苯、二甲苯、脂类、酮类等低闪点易燃易爆混合蒸汽，倘若通风不畅导致可燃气体积聚，再遇到明火或静电火花极易导致火灾甚至爆炸事故发生。基于此类风险，喷涂线相关安全配套措施必须严格落实到位，包括：

（1）防爆型电气设备、铜制工器具、管道防回火阀、不燃烧不发火地面等防明火措施。

（2）静电消除装置、防静电鞋服、设备及管线静电跨接和接地等防静电措施。

（3）通风换气、可燃气体浓度探测报警等防气体积聚措施，通风换气次数15次/h～25次/h。

（4）烟感、温感、红外火焰探测、气体灭火系统等消防灭火措施。

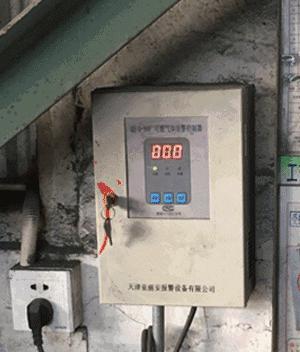

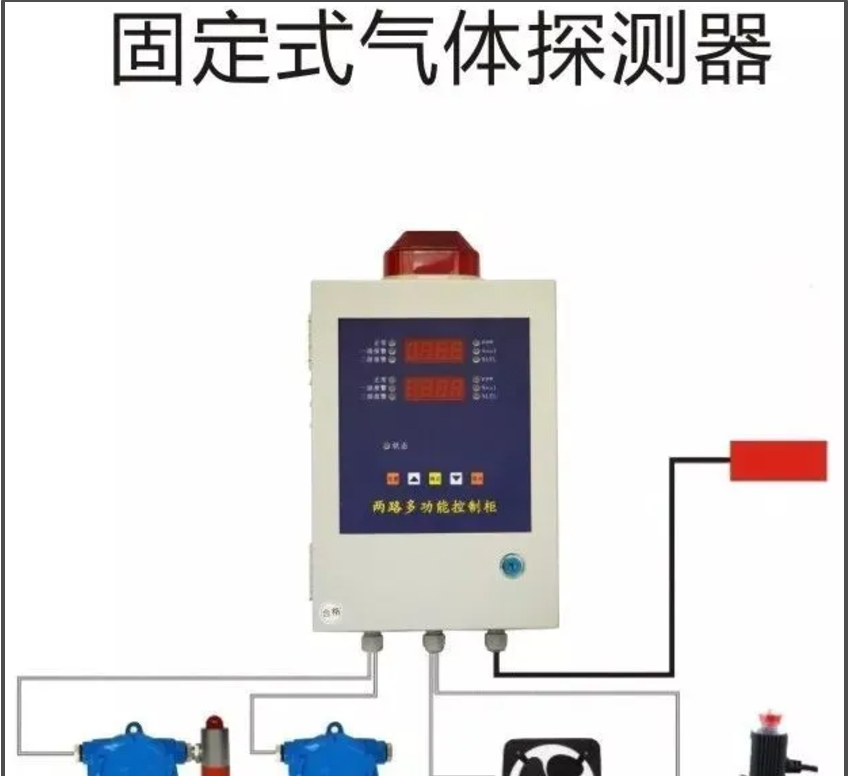

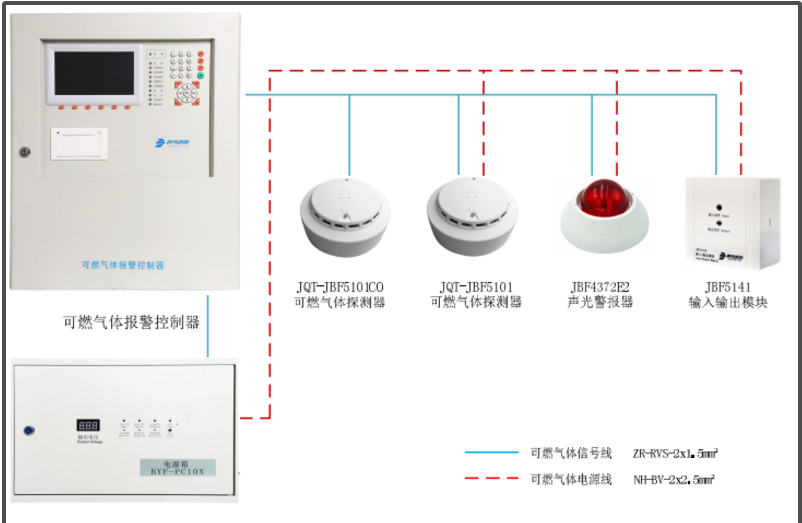

回归正题，今天重点来谈谈喷涂车间可燃气体浓度探测报警装置的安装和使用要求。考虑到苯类化合物具有毒性且易燃，而油漆和溶剂中含有大量苯类化合物，在喷漆作业过程中通过特殊形式的气动力驱动液压泵，使高压状态的涂料喷射成为极细的扇形雾状，可燃蒸汽会挥发至空气中。苯、甲苯、二甲苯蒸汽闪点和爆炸下限都比较低，具有非常高的爆炸危险性，所以我们需要可燃气体浓度探测报警器随时对喷漆房内的苯类挥发物的浓度进行实时监测监控，以确保喷涂生产过程安全。在溶剂或油漆的储存和使用场所，可以通过可燃气体浓度探测报警器来随时监测挥发出的可燃气体浓度，浓度一旦超出设置的安全范围，装置立即报警提醒，并可联动电磁阀驱动防爆排风装置，进行现场的排风换气等联动处理，同时可上传消防主机和各个联动报警系统，提醒设备或安全管理人员进行应急处置。

有安全同仁提出疑问，油漆溶剂中挥发出多种类易燃易爆气体，到底该选择什么样的可燃气体浓度探测报警装置呢？在此为大家统一答疑。

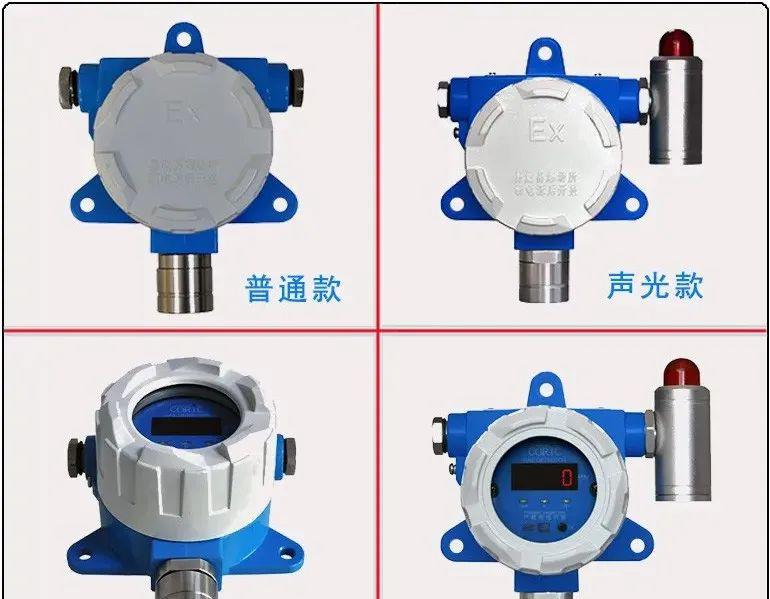

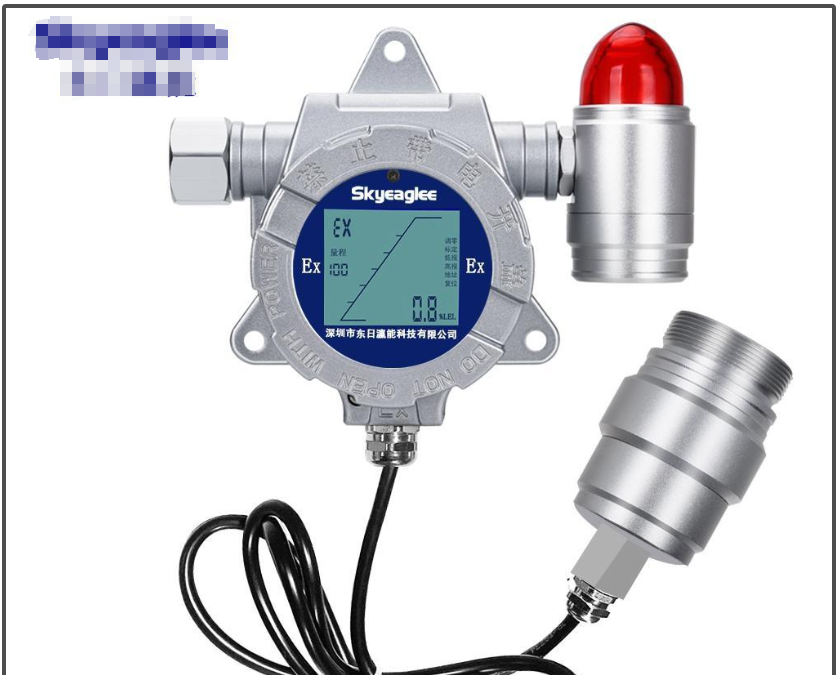

先说结论，目前工业用途的固定式可燃气体浓度探测报警器可以检测所有可燃气体，包括但不限于甲烷、天然气、瓦斯、液化气、沼气、异丁烷、氢气、丁烷、汽油、煤气、丙烷，正丁烷，乙烯，乙炔等醇类（甲醇、乙醇、丙醇、异丙醇），醚、酮（丁酮、丙酮）、甲苯、二甲苯和其它化合物（汽油、柴油、煤油、工业溶剂、漆、稀料、冷却剂、干清洗液、乙酸甲酯、乙酸乙酯、醋酸乙酯等）。其工作原理是采用催化燃烧式的传感器，利用铂片这种难融金属受热后引起的电阻变化来检测相应的可燃气体浓度。基本上只要是能与氧气发生燃烧反应的可燃气体进入探测器内，就会在铂片上催化剂的作用下发生无焰燃烧式的氧化反应，产生一定的热量从而使铂片电阻率发生相应的细微变化，据此就可测算出相应的待测可燃气体浓度值。

虽然可燃气体浓度探测器可以检测所有可燃气体成分，但应用在不同场所需要针对性的选择标准气体进行标定。比如溶剂型油漆喷漆房选择二甲苯（爆炸下限1%）进行标定，低报警值设置为25%LEL即二甲苯浓度体积比达到0.25%时低报，高报警值设置为50%LEL即二甲苯浓度体积比达到0.5%时高报。倘若选择的标准气体不符，如使用爆炸下限太高的气体标定（如甲烷爆炸下限5%）会导致探测器起不到有效监测报警的功能（二甲苯浓度已达到爆炸下限但报警器标定过高不动作），如使用爆炸下限太低的气体又会导致探测器频繁误报。所以，根据现场实际选择浓度最高且爆炸下限最低的可燃气体进行标定更为合理。

在执法检查中，最常见的是对喷漆室的检查，按照《涂装作业安全规程—术语》(GB/T 14441-2008)第6.13条，喷漆室定义如下：一个完全封闭或半封闭的，设有良好机械通风和照明设备的，专用于喷涂涂料的室体或围护结构体。室内气流组织能防止漆雾、溶剂蒸气向外逸散，并使其集中安全引入排风系统。喷漆室包括静电喷漆室和非静电喷漆室，有干式喷漆室和湿式喷漆室。《涂装作业安全规程—喷漆室安全技术规定》(-2006)第5. 10条规定：大型喷漆室宜设置多点可燃气体检测报警仪，其报警浓度下限值应调整在所监测的可燃气体浓度(体积)爆炸极限下限25%。机械行业标准《喷漆室》(JB/T 10413- 2005)第5.1.9条规定：大型喷漆室设置可燃气体浓度监测报警器，报警浓度应调整在所监测气体爆炸下限的25%。

可燃气探测器单位0-%的含义如何理解：

“LEL”是指爆炸下限，它是针对可燃气体的一个技术词语。可燃气体在空气中遇明火种爆炸的最低浓度，称为爆炸下限一简称“LEL”。英文：Lower 。空气中可燃气体浓度达到其爆炸下限值时，我们称这个场所可燃气环境爆炸危险度为百分之bai，即100%LEL。如果可燃气体含量只达到其爆炸下限的百分之十，我们称这个场所此时的可燃气环境爆炸危险度为10%LEL；对环境空气中可燃气的监测，常常直接给出可燃气环境危险度，即该可燃气在空气中的含量与其爆炸下限的百分比来表示：[%LEL]；所以，这种监测有时也被称作“测爆”，所用的监测仪器也称“测爆仪”。

如果环境中的可燃气体处于爆炸下限和爆炸上限之间，并有以下三个条件成立，就会发生爆炸。1、可燃物（燃气）；2、助燃物（氧气）；3、点火源（温度）。报警浓度一般设定在爆炸下限的“25%LEL”以下。可燃气体检测仪的通常设有两个报警点：“25%LEL”为低报警值，“50%LEL”为高报警值（根据国家标准《可燃气体探测器》，相关标准对气体报警器报警点设置的要求：可燃气体报警浓度设定值范围为低限1%LEL～25%LEL，高限50%LEL）。

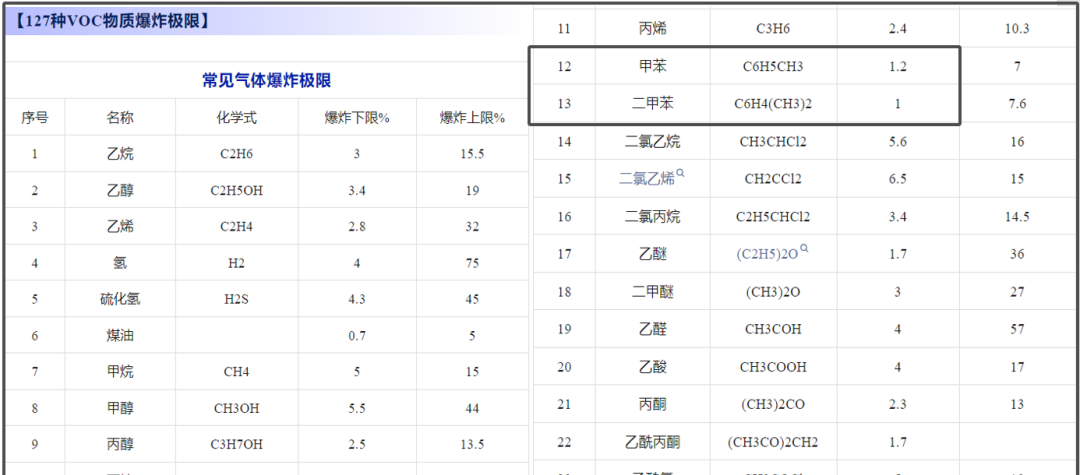

那这里的“25%LEL”和“50%LEL”到底如何理解呢？我们来举例说明。例如油漆中常见的二甲苯的爆炸下限为“1%”体积比（即空气中的二甲苯的体积含量达到1%时达到爆炸下限产生爆炸风险），把这个“1%”体积比，进行一百等分，让“1%”体积比对应“100%LEL”，也就是说，当探测器数值到达“100%LEL”报警点时，相当于此时二甲苯的含量为“1%”体积比。当可燃气体探测器数值到达“25%LEL”报警点时，相当于此时二甲苯的含量为“0.25%”体积比；当可燃气体探测器数值到达“50%LEL”报警点时，相当于此时二甲苯的含量为“0.5%”体积比。所以，可燃气体检测仪报警时并不代表立即会有危险，它离达到爆炸的浓度范围还有一定的距离。但发现报警后应当立即采取相应的防范措施，比如联动开启防爆排气扇或是切断进料管道阀门或者开启喷淋系统等，爆炸的可能性就会降低直至消除。标准要求25%LEL这样一个很低的报警值，是为了提供一个有效的安全缓冲期，以提示作业人员在听到报警后采取应急处置措施，因此自带声光报警功能的可燃气体探测报警器更为实用！（《石油化工可燃气体和有毒气体检测报警设计标准》GB/T 50493-2019，现场区域警报器应就近安装在探测器所在的报警区域，区域警报器的报警信号声级应在~之间）。

那么喷漆房内的可燃气体浓度探测报警器该如何安装呢？

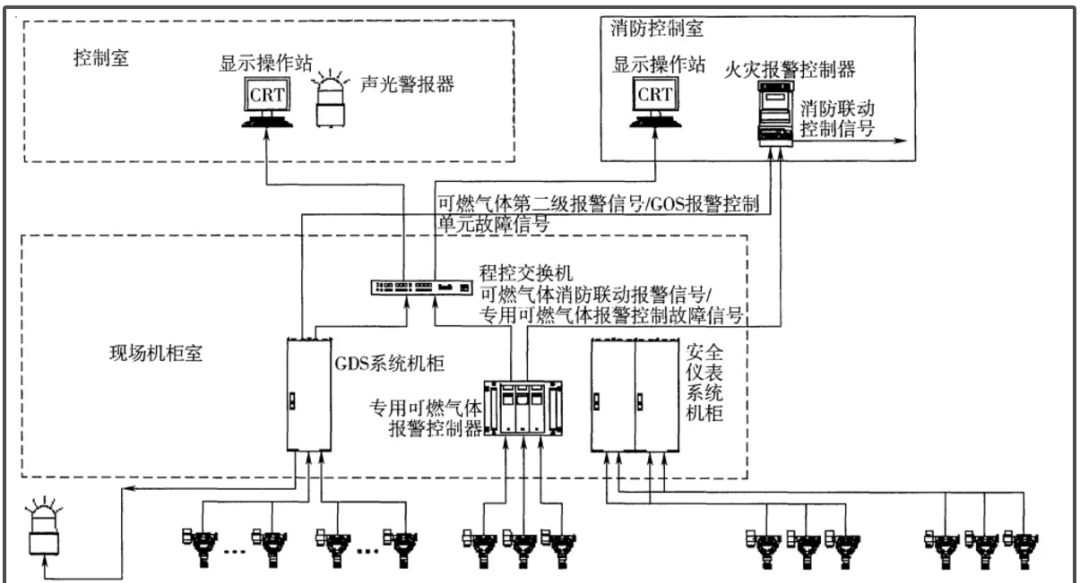

根据《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T 50493-2019)第4.1.1条：可燃气体和有毒气体探测器的检测点，应根据气体的理化性质、释放源的特性、生产场地布置、地理条件、环境气候、探测器的特点、检测报警可靠性要求、操作巡检路线等因素进行综合分析，选择可燃气体及有毒气体容易积聚、便于采样检测和仪表维护之处布置。

可燃气体浓度探测报警器安装点位方面要求，可依据第4.1.3条，下列可燃气体和（或）有毒气体释放源周围应布置检测点：1、气体压缩机和液体泵的动密封；2、液体采样口和气体采样口；3、液体（气体）排液（水）口和放空口；4、经常拆卸的法兰和经常操作的阀门组。第4.1.4条，检测可燃气体和有毒气体时，探测器探头应靠近释放源，且在气体、蒸气易于聚集的地点。第4.1.5 条，当生产设施及储运设施区域内泄漏的可燃气体和有毒气体可能对周边环境安全有影响需要监测时，应沿生产设施及储运设施区域周边按适宜的间隔布置可燃气体探测器或有毒气体探测器，或沿生产设施及储运设施区域周边设置线型气体探测器。

可燃气体浓度探测报警器安装距离方面要求，可依据第4.2.1条：释放源处于露天或敞开式厂房布置的设备区域内，可燃气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于10m。有毒气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于4m。根据4.2.2条，释放源处于封闭式厂房或局部通风不良的半敞开厂房内，可燃气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于5m；有毒气体探测器距其所覆盖范围内的任一释放源的水平距离不宜大于2m（据此，封闭式喷漆房或喷涂线内安装的可燃气体报警器，按照每个报警器覆盖面积25平方米来计算不同面积喷漆房报警器的应安装数量）。

可燃气体浓度探测报警器的安装高度方面要求，可依据第6.1.2条：检测比空气重的可燃气体或有毒气体时，探测器的安装高度宜距地坪(或楼地板)0.3m~0.6m；检测比空气轻的可燃气体或有毒气体时，探测器的安装高度宜在释放源上方2.0m内。检测比空气略重的可燃气体或有毒气体时，探测器的安装高度宜在释放源下方0.5m~1.0m；检测比空气略轻的可燃气体或有毒气体时，探测器的安装高度宜高出释放源0.5m~1.0m（如何判别泄漏气体介质是否比空气重，可根据第4.1.2条，应以泄漏气体介质的分子量与环境空气的分子量的比值为基准，并应按下列原则判别：1、当比值大于或等于1.2时，则泄漏的气体重于空气；2、当比值大于或等于1.0、小于1.2时，则泄漏的气体为略重于空气；3、当比值为0.8~1.0时，则泄漏的气体为略轻于空气；4、当比值小于或等于0.8时，则泄漏的气体为轻于空气）。现行国家标准《危险化学品重大危险源罐区现场安全监控装备设置规范》(AQ 3036-2010)中第7.3.2条规定：“可燃气体及有毒气体浓度报警器的安装高度，应按探测介质的比重以及周围状况等因素来确定。当被监测气体的比重小于空气的比重时，可燃气体监测探头的安装位置应高于泄露源0.5m以上；被监测气体的比重大于空气的比重时，安装位置应在泄露源下方，但距离地面不得小于0.3m”。

此外，安装后的可燃气体浓度探测报警装置还须每年进行检测校准，并存档检测报告备查。相关阅读推荐：

关于可燃气体浓度探测报警装置的安装要求，这篇文章应该给大家讲清楚了吧，如还有疑问，请大家留言互动，感谢您的关注！
