我们都知道，电子工程师的主要工作就是电子产品设计。任何电子产品，都可以认为由外壳和电路板构成，电子产品的核心技术就是电路板的设计，会设计、制作电路板，就掌握了设计制作电子产品的核心技术，今天我们就以简易防火报警器的设计与制作基本知识。

一、简易防火报警器概述

如果把本装置防在仓库等容易着火的地方，当有明火出现时，报警器报警，当明火消失时，报警器停止报警。

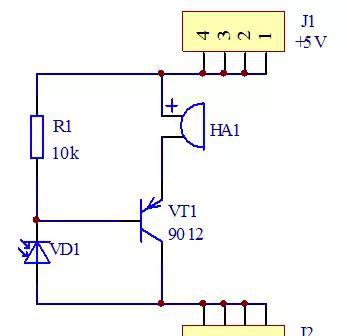

二、简易防火报警器电路原理图

三、简易防火报警器电路分析

电阻R1和红外接收二极管VD1串联，构成串联分压电路，信号从VD1的负极输出，送到三极管VT1的基极。三极管起到开关作用，控制蜂鸣器是否发声。

当接通5V电源电压时，红外二极管因为没有接收到红外线，所以处于反向截止状态，从VD1的负极输出的电压为高电平，送到三极管VT1的基极，使得三极管处于截止，蜂鸣器不响。

当用打火机打火（模拟出现火情），红外二极管接收到红外线，处于导通状态，从VD1的负极输出的电压为低电平，送到三极管VT1的基极，使得三极管处于导通状态，蜂鸣器发声。

四、作业

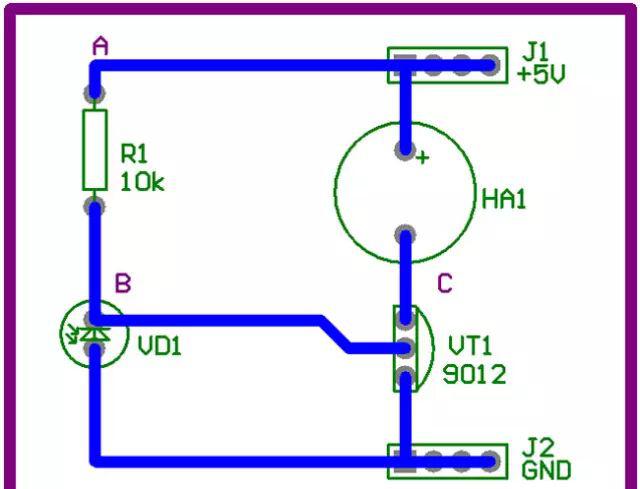

请根据电路原理图和下面的PCB装配图，购买元件和材料，采用万能板焊接电路。

当电路焊接完成后，请对电路进行调试，并用万用表测试电路的工作电压，填写下表

测试环境

电源电压（伏）

A点电压（伏）

B点电压（伏）

C点电压（伏）

没有点火时检测

点火时检测
