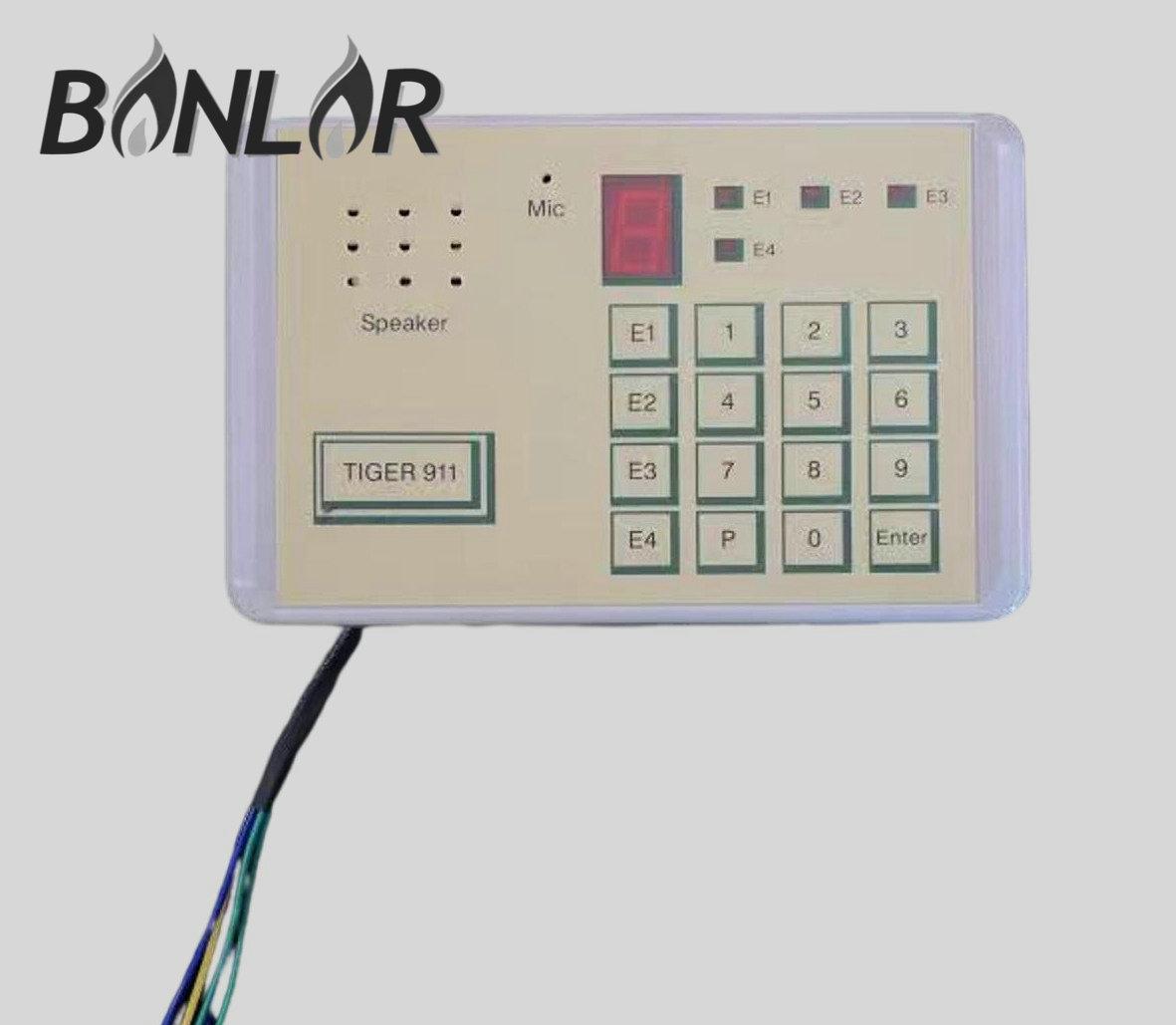

产品已改版更新，主图1和主图3均为老款，老款已停产，购买前，请先联系客服人员确认产品，谢谢！

本产品可以把报警主机连接在电话机上面，遇到警情后，自动启动电话机拨号报警。适合不带拨号功能的报警器使用，注意：报警器需要有开关信号联动输出接口，本店产品增加电压联动控制接口，12V电压信号也能控制拨号器拨号。

触发类型：A常闭：信号线开路时拨号�0�2

�0�2 �0�2 �0�2 �0�2 �0�2 �0�2 �0�2 �0�2B常开：信号线闭合时拨号

�0�2 �0�2 �0�2 �0�2 �0�2 �0�2 �0�2 �0�2C电压：信号线接通12V电压拨号

�0�2

出厂配置：主机（带信号线）、电话线、说明书

工作电压：12V（红线+黑线-），电压取自报警主机，也可以外接12V电源（监控电源可以用，比较省电电流不到100毫安。

�0�2

产品说明:

�0�2

�0�2

功能特点：

�0�2

注意事项及说明书节选

�0�2

1、 接至DC12V电源：红色（+）、黑色（-）

�0�2

2、 设定触发信号及电话系统。

J1：左边—TONE音频 一般不用调整

如果使用12V电压触发（触发线需要区分正负）拨号：黄色（触发电压+）、绿色（触发电压-）跳线帽调整：J2—左边L，J3—右边R。

常闭信号输入：J2--L �0�2J3--L�0�2 触发线不分正负

常开信号输入：J2--R�0�2�0�2J3--L�0�2�0�2触发线不分正负

电话线直接插到拨号器的电话输入LINE端子即可，话机接TEL

进入编程：

输入：[P]+[密码911]+[Enter]（默认密码为911）。

如密码输入正确，则显示一下O，然后进入编程状态显示S；如密码输入错误，则显示一下E，退回工作状态，可按上述步骤重新输入。

存储第一组电话号码，例如电话号码为：，操作步骤如下：

1、在编程状态下，输入：[E1]-[]-[Enter]，键入Enter后开始存储电话号码。如显示O，则表示正确存入；如显示E，则表示未能正确输入，用户可重新输入。

2、如要清除第1组电话号码，在编程状态下输入[E1]+[Enter]。

3、由总机自动拨分机（不用转接），例如分机为12，则输入：[E1]-[]-P-12-[Enter]

每按一次P，即暂停2秒。

4、第2，3，4组电话号码设置方式同第1组设置。

查询电话号码：在编程状态下，按[3]键，显示C(表示CHECK)，再按查询之E1，E2，E3，E4或P。

输入：[3]+[E1]（或E2，E3，E4，P）

存储语音信息，可存储20秒语音信息。在编程状态下，

1、直接录音。按[1]键，显示R（表示）。

输入[1]+开始讲话，录音

2、播放语音。按[3]，再按[2]键，显示P（表示PLAY）。

输入[3]+[2]+播放存储的20秒录音

存储及查询密码

1、 存储密码：例如密码为（密码为0-6位）

输入：[P]++[Enter]

2、 查询密码：输入[3]+[P]

3、 按下[RESET]按钮，恢复默认密码911

三种编程可选报警方式

A、 输入[5]+[0]+[enter]：报警信号一旦触发，则连续拨号3次，中间可用密码解除。

B、 输入[5]+[1]+[enter]：报警信号一旦触发，则连续拨号1次，中间可用密码解除。

C、 输入[5]+[2]+[enter]：报警信号一旦触发，则连续拨号，直到报警信号解除为止。

解除报警信号

解除报警：只需输入密码即可。当输入密码不足3位时，则需要用“0”补齐。
