经常在一些公共场所见到一些电话报警器，如电梯里，地铁上，高铁上等都会见到这些电话报警器，有几个按键，但没有数字按键。每个按键上有对应的功能说明，如复位，打电话等。这个设备让我想起了以前设计过的儿童电话，儿童电话上有一个电源开关和一个轻触按键，操作方法是：打开电源开关后儿童电话就开机，长按按键就打电话，还有一个Micro USB接口，可以给儿童电话充电，Micro USB口还有一个功能，就是通过插电脑给儿童电话设置电话号，而且可以设置几个电话号码，儿童要给家里打电话时，只要他长按住那个按键后，儿童电话就会先给设定的第一个号码打电话，如果打通了就开始通话，如果没有打通就会给第二个设定的号打，如果打通就通话，如果没有打通就给第三个号码打，如此类推，直到打通电话为止。上面说到的电话报警器其实跟儿童电话的原理差不多。下面我们根据儿童电话的原理分析和设计电话报警器的原理图。

2G模块的选择

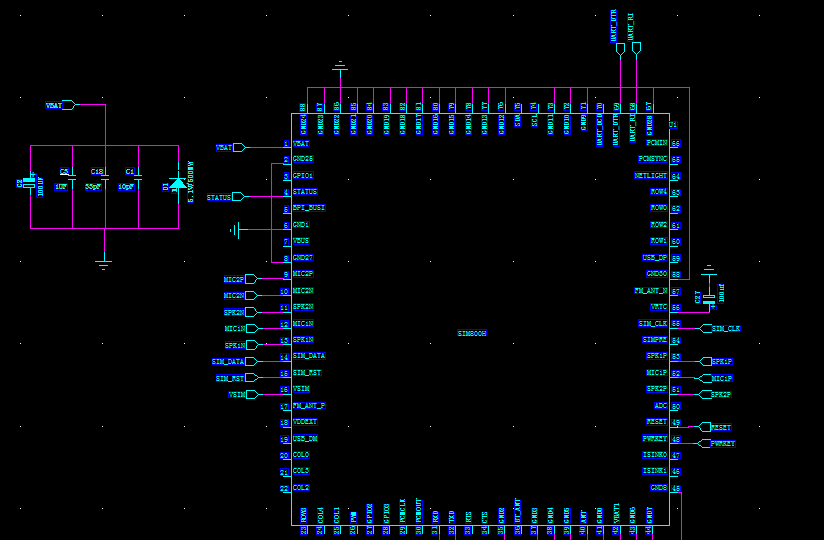

要实现打电话的功能，要么是用有线模式，类似家庭电话那种；要么是无线模式，类似手机那种。这里选用无线模式，又因为只是打电话，不需要上网，所以不需要用4G，只需要用到2G模块就可以。这里我选用以前在儿童电话上用到的一款2G模块 ，然后用一个单片机发送指令给它，2G模块就会把号码拨出来去，实现打电话的功能。参考电路如下图所示：

2G模块的天线电路设计

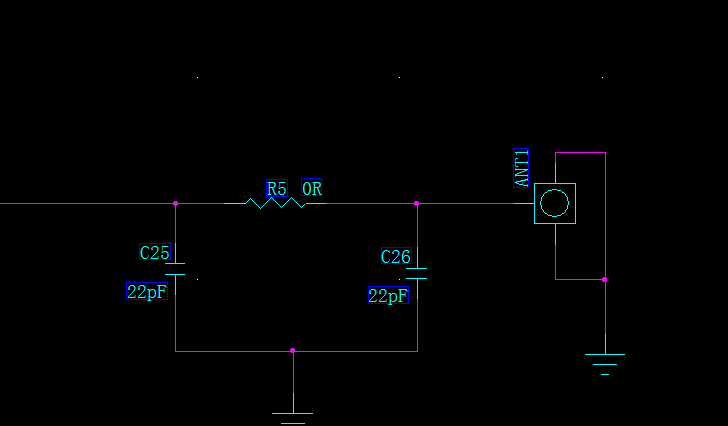

2G模块的天线输入口预留∏型电路，用于调天线的阻抗匹配。使用外接天线，电路上预留天线座子。参考电路如下：

SIM卡电路的设计

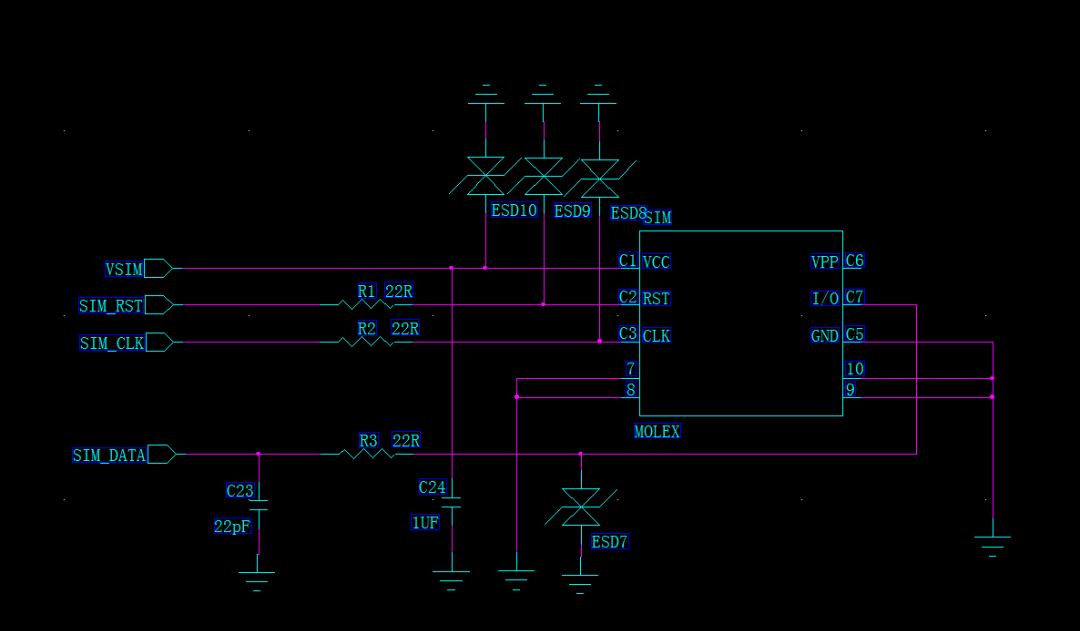

使用无线模式打电话，需要用到SIM卡，参考电路如下：

麦克风和喇叭电路的设计

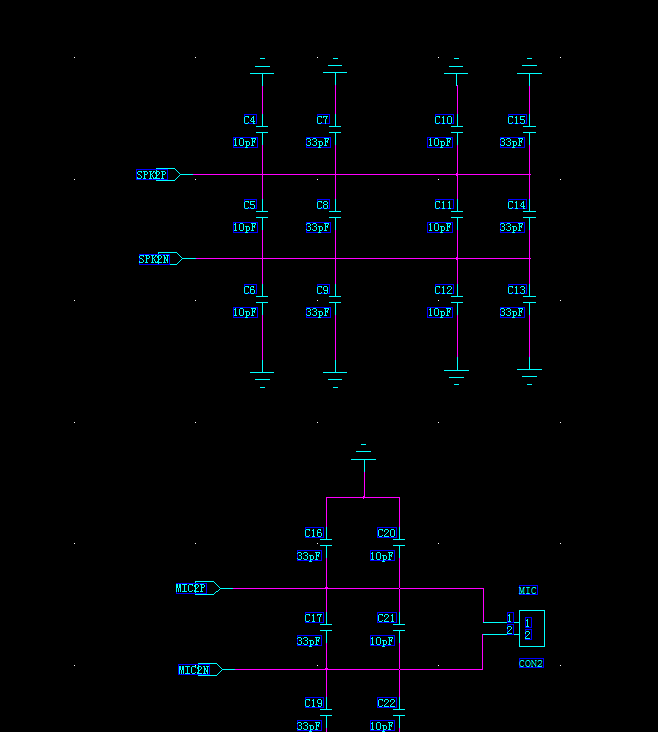

2G模块上有麦克风的输入接和音频的输出接口，麦克风电路需要外围加电容匹配，音频的输出需要外接功放电路才能驱动喇叭。参考电路如下：

指示灯电路和按键电路的设计

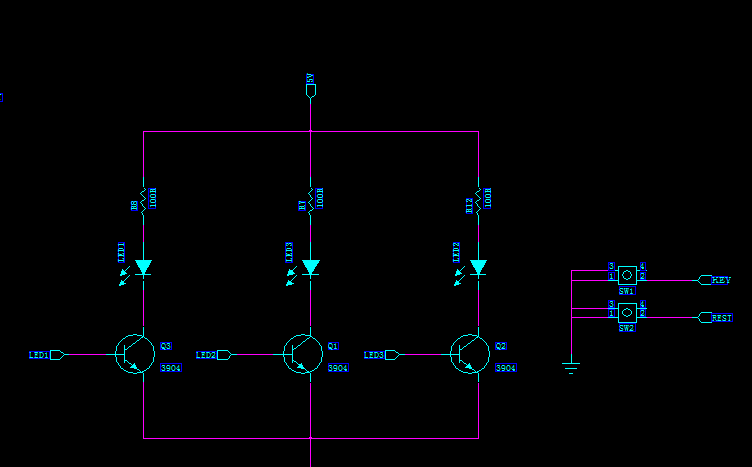

三个指示灯，一个指示听话，一个指示占线，一个指示讲话。两个按键，一个打电话，一个复位。参考电路如下：

电源电路的设计

因为这个电话报警器安装在公共场所的，不是携带类的电子产品，不需要考虑功耗的问题，所以只需要给它提供一个5V的电源给2G模块，再经过一个LDO稳压到3.3V给单片机供电。在这里用一个Micro USB口做电源接口，到时用户可以用它接电脑设置号码。参考电路如下：

单片机的选型

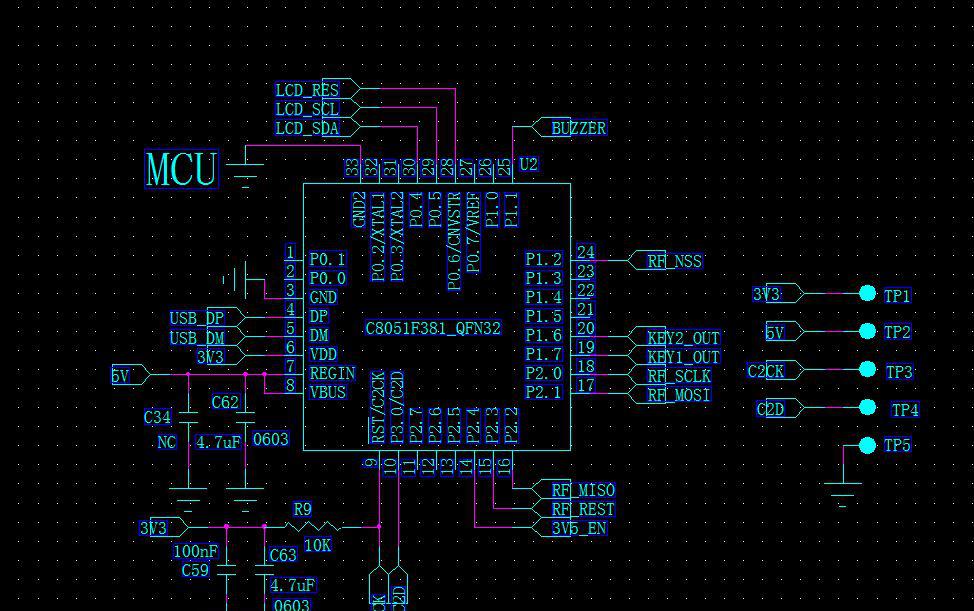

因为要让用户能通过USB接口进行号码设置的话，所以所选的单片必须要USB接口，而且还必须要有串口，需要和通信。这里我选用，带有USB和串口接口。参考电路如下：
