山特HD系列UPS外接声光报警器解决方案

前言

用户咨询山特UPS是否可以提供一个蓄电池低电量的报警信号，并通过声光报警的形式提醒工作人员，那么我来给大家介绍一个山特3C3 HD系列UPS利用干接点进行声光报警的解决方案。

用户要求

无人值守，当市电停电后，UPS转蓄电池工作，当蓄电池电量约还剩余30%的电量时，发出声光报警，提醒现场工作人员。

UPS系统配置方案

用户购买一台山特3C3 HD 20K UPS，配置1组山特城堡系列C12-65免维护铅酸蓄电池。

外接声光报警器解决方案

山特品牌HD系列20~80K UPS主机出厂标配一个RS232和干接点二合一的通信监控卡，利用这个通信监控卡，我们来实现用户的要求。

1) 如上图所示，首先要把通信监控卡的短接片放在图上的位置。

2) 了解DB9各针脚的定义，找到用户需要的报警要求。

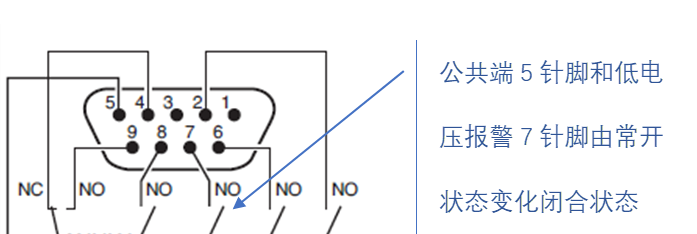

查看说明书：第7针脚是低电压报警：当电池已下降到预设的警告级别以下(取决于UPS设置)时动作。即公共端5针脚和低电压报警7针脚由常开状态变化闭合状态。注意：如果电池电压值持续下降到停机保护值时，UPS将不再向负载供电进入停机保护状态，所以此报警信号是提醒工作人员电池电量即将耗尽，做好UPS关机准备

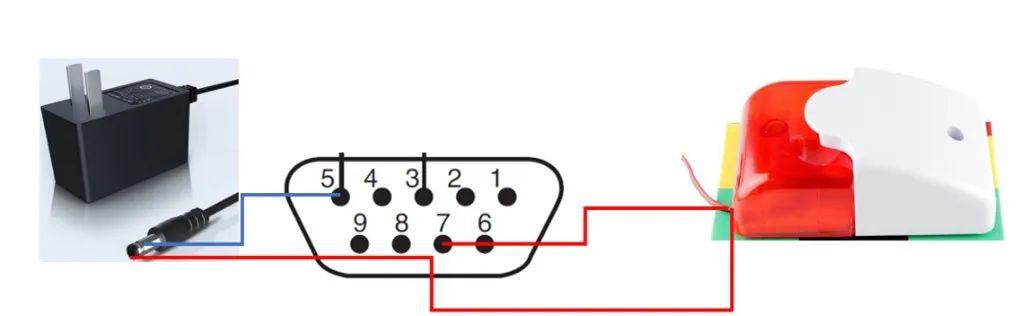

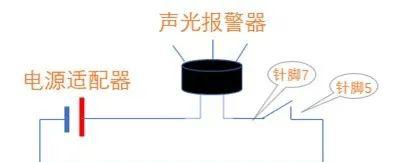

3) 外接声光报警器解决方案原理图及接线图如下：

解决方案的优点：提供声光报警声音很大，投入成本不高。但需要注意，通信监控卡的最大电流为1A，如果5个触点同时应用时，每个触点最大不超过200mA，且电压也有所限制，所以在选型声光报警器时，报警器电压不超过40VAC或50VDC，电流不超过1A，5个触点同时应用时，最大不超过200mA。并且最大传输距离不能超过20米。

4) UPS报警值设置：蓄电池电量剩余约30%时进行报警动作

UPS系统的低电压报警信号默认是UPS系统监测到电池组的单只电池电压到10.8V时发出报警动作，也就是针脚5和7闭合导通。当电池电压为10.8V时是不是电池还剩余30%的电量呢？我们来分析一下。

山特铅酸蓄电池的标准电压是12V,山特UPS的默认停机保护电压是10.02V,我们假设蓄电池是新电池或容量没有下降时，电池电压和电池容量是成一定比例的，那么电池每下降0.198V，电池容量下降10%。也就是说蓄电池剩余30%电池容量时，电池电压为10.614V，所以当蓄电池为新电池或容量没有下降时，使用UPS默认报警值即可满足用户需求，即蓄电池电量剩余约30%时进行报警动作。

但是，当蓄电池容量受损后，蓄电池电压和放电容量比例是会变的，因为随着电池工作时间的增加，电池容量在降低，电池电压和放电容量的比例也会降低，这时就需要调整UPS低电压报警值，不然提醒时的蓄电池剩余电量就会低于30%。注意：UPS低电压报警值需要原厂工程师进行设置，需要咨询电池生产厂家和UPS厂家技术人员，根据实际情况调整，如有需求可以联系山特800\400热线电话

以上就是今天给大家介绍的外接声光报警器的解决方案，不做为设计和实施标准，只供大家参考，如有不对的地方，还请大家指正。
