2产品介绍

2.1型号配置

信锐声光报警器SI-MA-AVA-RS485-M1，支持RS485接口，可联动物联网平台实现多样化报警，如设备异常、非法入侵、机房漏水、温度过高等告警，支持同时发出声、光二种警报信号。

2.2规格参数

信锐SI-MA-AVA-RS485-M1声光报警器规格

硬件规格

基本特点

材质

ABS

颜色

红+白

额定工作电压

交流 9V~18V 或 直流 12V~24V

报警响度

MAX 110dB

控制方式

RS485

传输波特率

(默认)

喇叭输出最大功率

MAX 2W

电流

静态

工作环境

-35℃~55℃

20%RH~90%RH

2.3产品外观

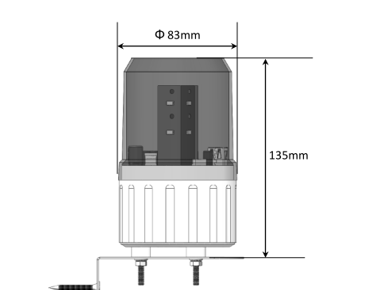

图 1 声光报警器

3安装接线

3.1安装步骤

1、传感器也可以墙面壁挂安装，通过膨胀螺丝按以下间隔把扣具固定在墙面。

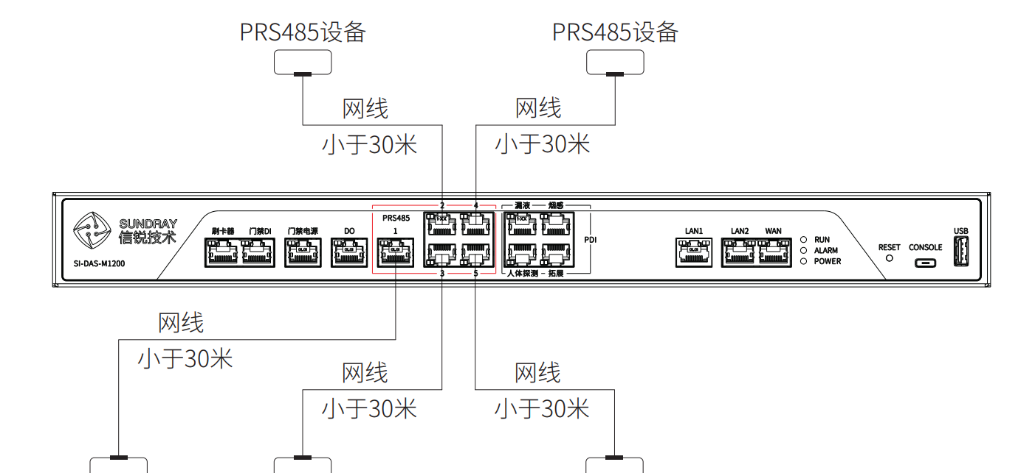

2.2 接线规范

传感器自带网口，使用T-568B直通线序网线把该网口上联到采集主机的接口标识上，接其它类型接口将无法识别配置。该接口能供电，无需额外接电源线。

4功能介绍

软件规格

型号

SI-MA-AVA-RS485-M1

物联策略

联动报警

支持物联平台设置一个范围，可以是温度/湿度任意一种，每个周期时间内检测当前上传的数据是在设定区间，当超过设定区间时联动声光报警器进行报警，通知管理员。

5配置指导

5.1上线环境准备

设备已经正常安装好，并且通过网线连接到控制器。控制器设备已经升级到IOTP3.7.9版本。

下载物联网设备配置工具，

5.2机房应用创建

物联网应用是物联网平台激活管理设备的应用，在初始登录物联网平台后，默认系统自带基础应用提供使用，但此应用不能作为后期管理使用，因此需要创建新的物联网应用，机房3.0版本选择创建机房应用。

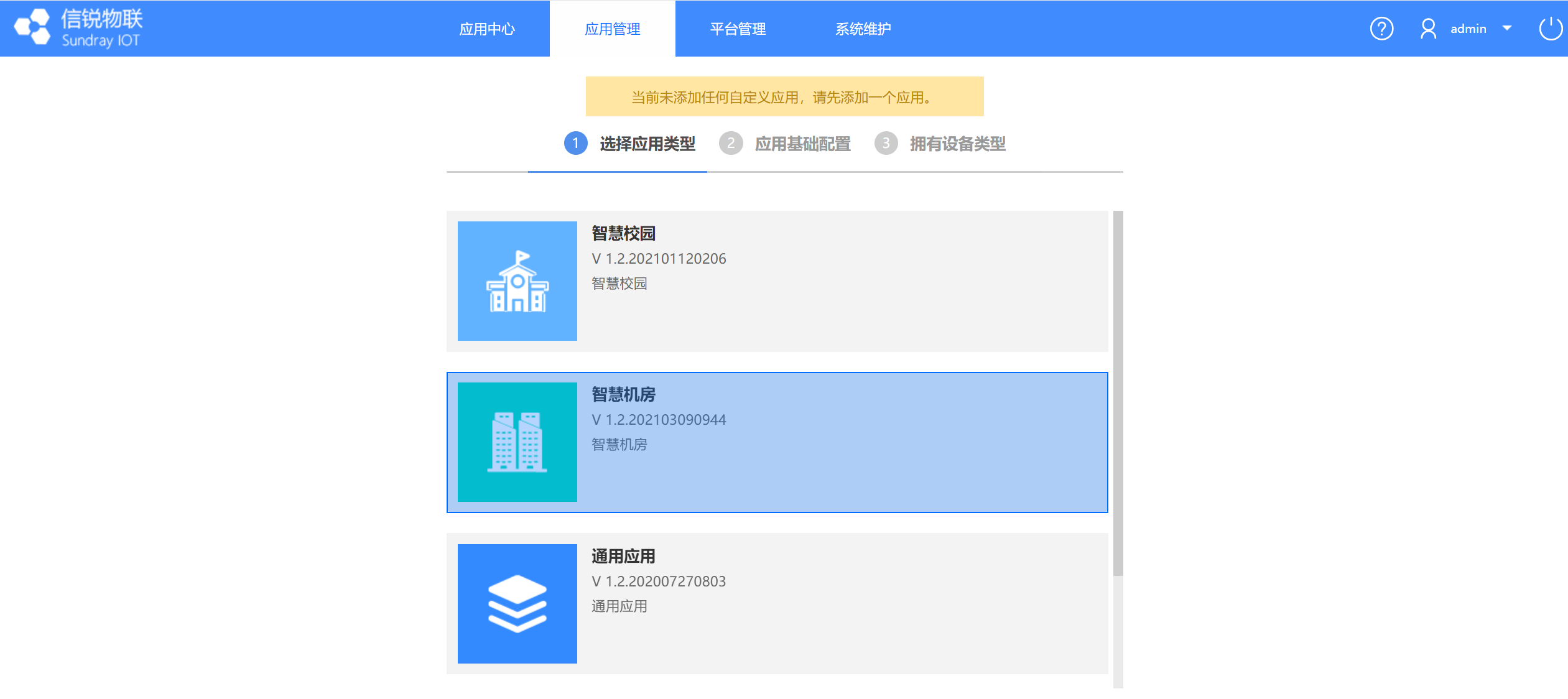

1、物联网平台初始页面在【应用管理】选择应用类型为智慧机房，点击下一步继续。

2、应用基础配置，点击图片即可上传应用背景图片，图片按照推荐尺寸300*200px；自定义应用名称，例如智慧机房；应用描述定义；子系统配置选择默认配置即可，点击下一步继续。

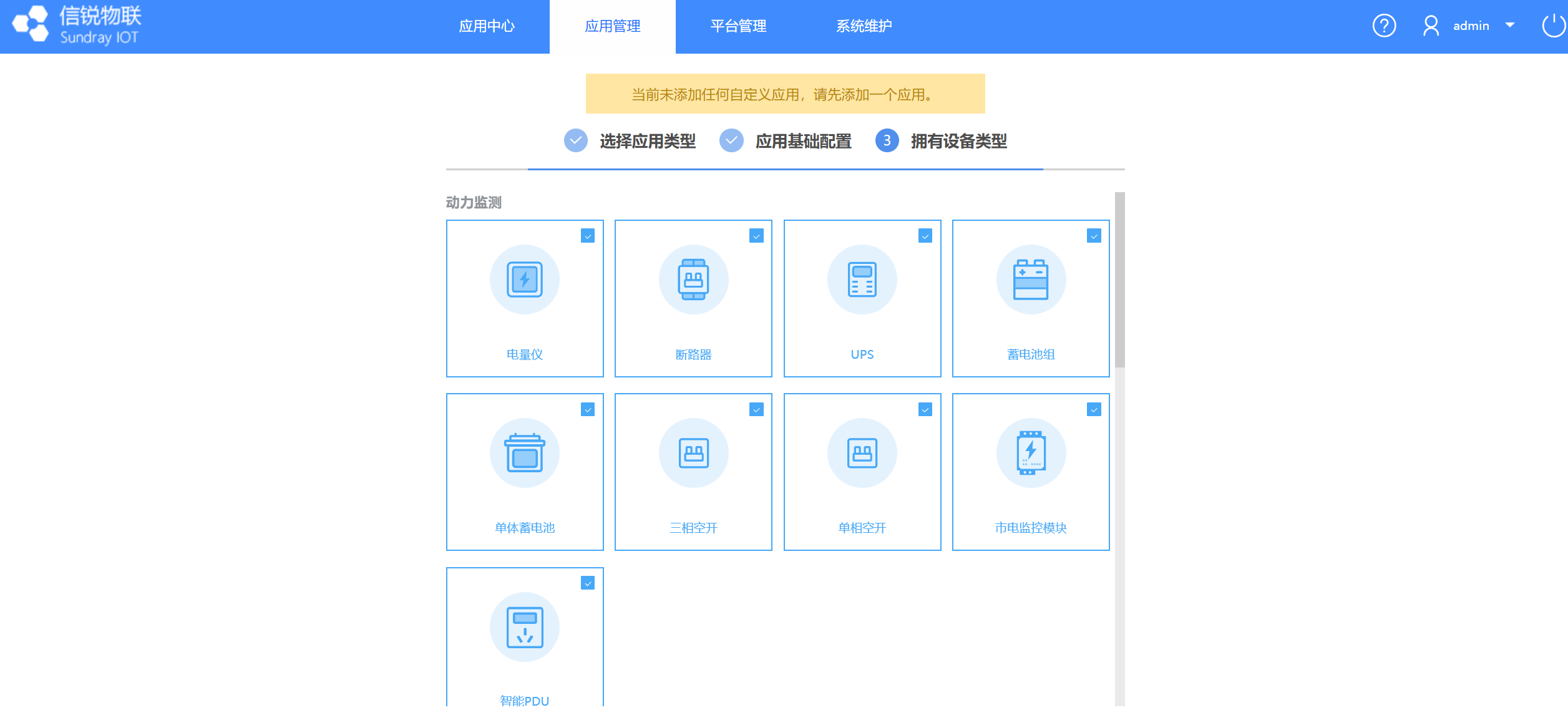

3、智慧机房应用默认拥有部分设备的虚拟设备类型，共有四个模块，分别是动力监测、环境监测、安防消防和网络设备，默认所有拥有的虚拟设备类型是全部勾选的，可以自主选择配置，点击完成，至此智慧机房应用就创建完成了。

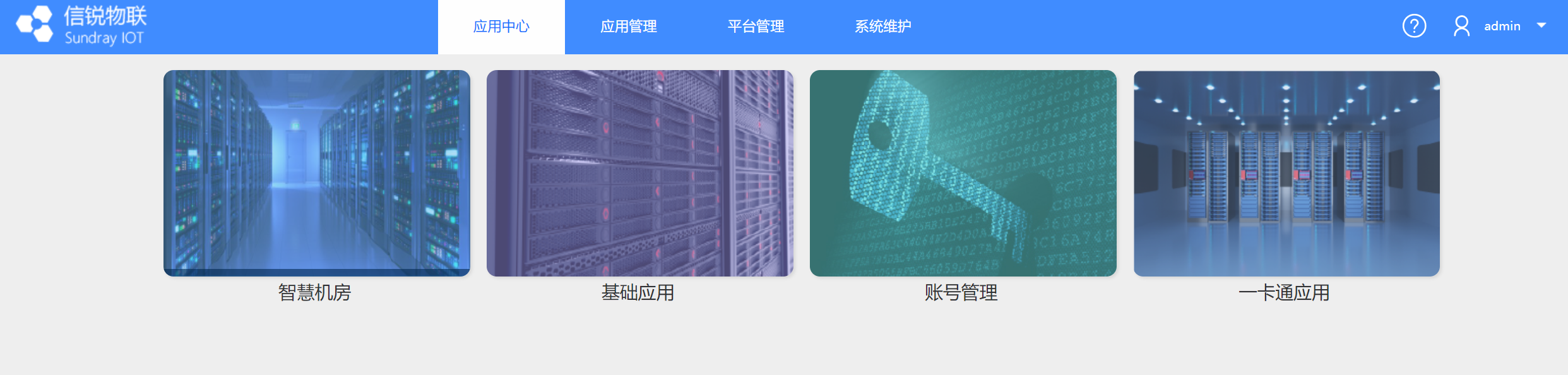

4、回到物联网平台初始页面【应用中心】即可看到刚刚创建的智慧机房应用。

5.3设备激活上线

5.4配置物联网采集主机

物联网采集主机目前支持以下四种方式配置上线：

1、二层广播自动发现（二层自动必须要有DHCP，采集主机无IP不能二层自动发现），物联网采集主机与物联网平台在同一个二层网络环境中，保证平台可以接收且回应采集主机的广播包。初始状态的采集主机会主动发现物联网平台，此时在平台【设备管理】-【硬件激活】待激活列表可以看到物联网采集主机，勾选激活即可。

2、使用物联网配置工具，电脑与采集主机处于同一二层网络环境中，使用设备配置工具可以扫描出采集主机（出厂默认配置密码是），进行采集主机设备ip地址配置（不支持批量配置）和物联网平台ip地址、端口配置（支持批量配置，默认443）。

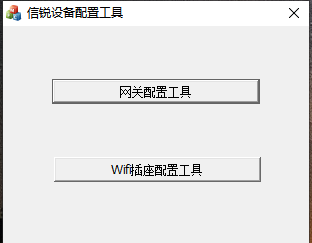

1）、运行信锐设备配置工具；

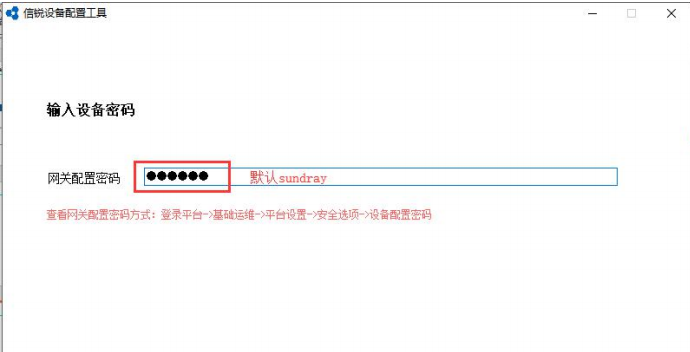

2）、输入采集主机密码，默认密码 。如果被激活过 可以在【平台管理】-【安全选项】-【网络终端设备密码】激活过的平台找到主机的新密码；

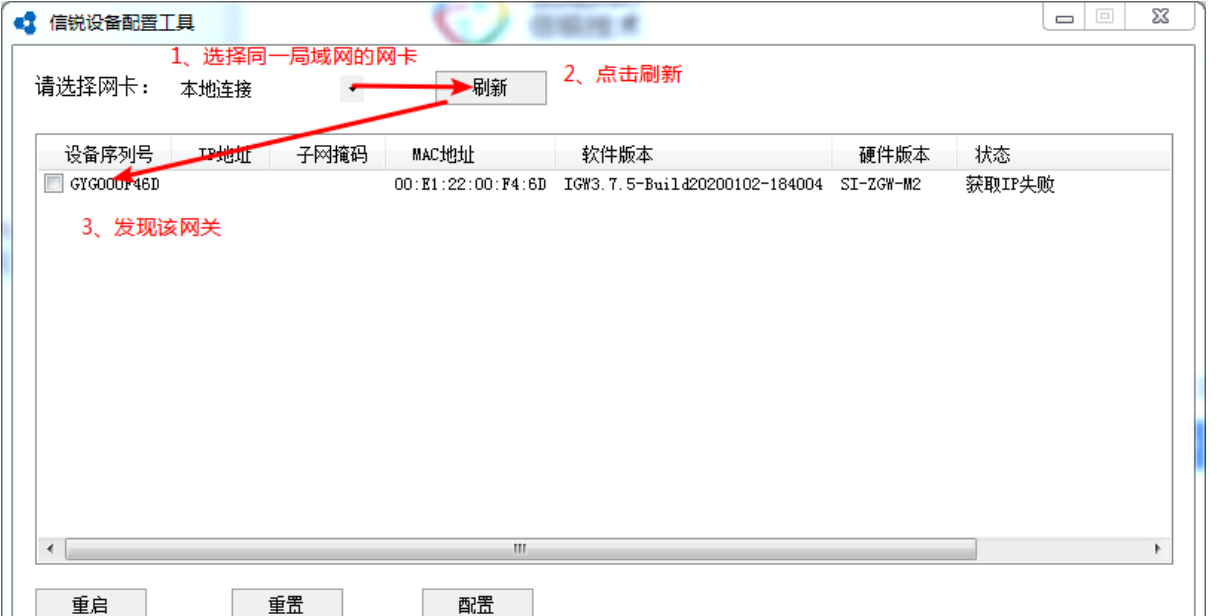

3）、选择与网关在同一局域网的网卡后点击刷新

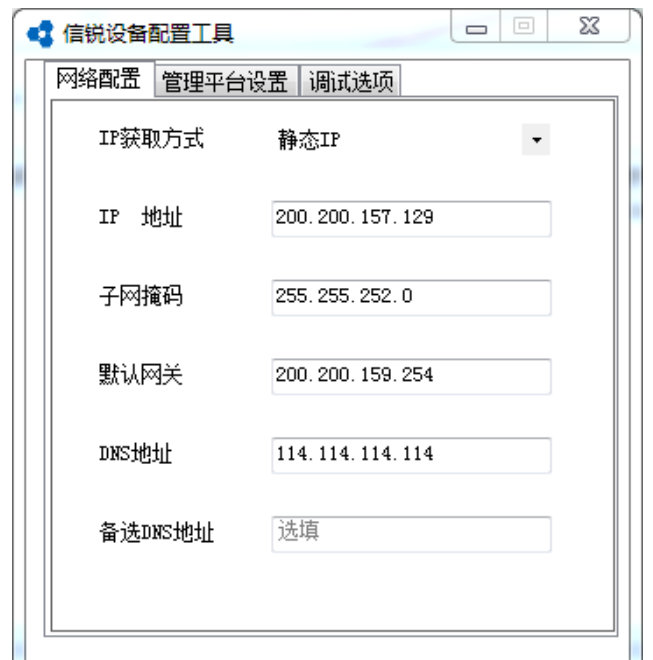

4）、选择该采集主机（或者网关）点击配置，进行网络配置-管理平台设置-调试选项的配置。网络配置：配置网关的网络参数（IP、子网掩码等）

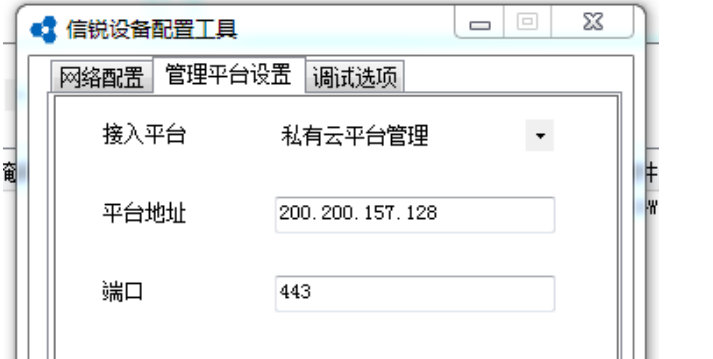

5）管理平台设置：选择私有云平台后填入相应的平台地址（即需要网关上线的平台）

完成后点击确定配置完成

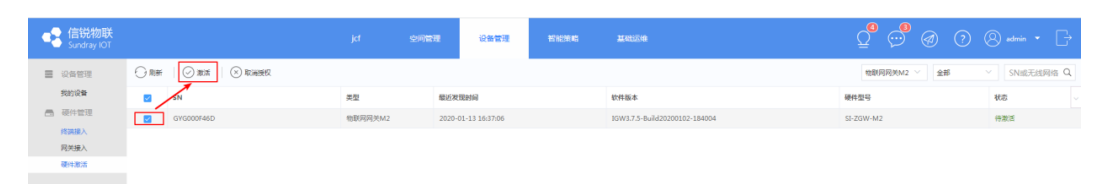

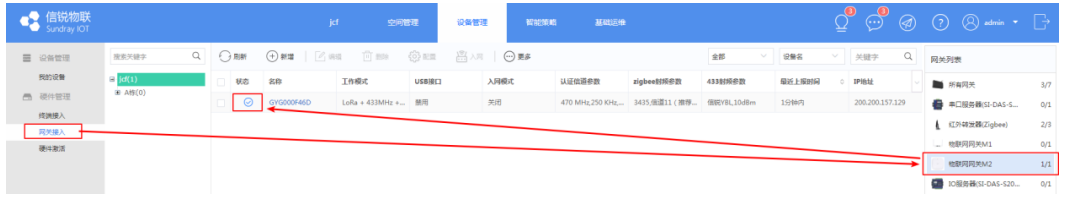

6）、在平台的设备管理-硬件激活页面发现激活该网关

7）、网关在平台上激活上线成功

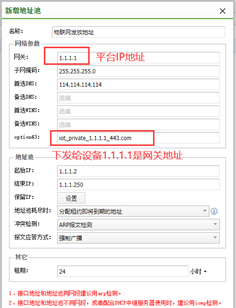

3、DHCP 自动发现方式，物联网采集主机网段的ip地址池配置字段，私有云平台的字段内容格式为“平台ip地址”。

4、支持物联网采集主机远程部署，通过云发现方式配置上线，需要映射如下端口：
