1.本实用新型属于安全设施领域，具体公开了女性便携式防身报警器。

背景技术：

2.近年来，女性等弱势群体外出遇到歹徒袭击的社会性新闻层出不穷，给受害者带来了严重的身心危害。另外，女性在夜间出行时，总是处于绝对的弱势地位，很容易受到不轨之徒的骚扰及侵害。

技术实现要素：

3.有鉴于此，本实用新型的目的是为了解决背景技术中存在的缺点，而提出女性便携式防身报警器，以解决现有技术中所存在的问题。

4.为达到以上目的，本实用新型提供了女性便携式防身报警器，包括外壳，所述外壳的上端面贯穿安装有按压机构，所述外壳的内部放置有多组警示球体，所述警示球体的上端面安装有蜂鸣器，所述警示球体的下端面安装有led灯，所述警示球体的内部分别安装有振动开关以及电池，所述振动开关的一端与电池相连接，所述振动开关的另一端与蜂鸣器以及led灯相连接，所述警示球体的上端旋紧有上球体，所述蜂鸣器罩设于上球体的内侧，所述按压机构与位于顶部的警示球体上的上球体相贴合，所述警示球体的下端旋紧有下球体，所述led灯罩设于下球体的内侧，所述外壳的内部下边缘处卡接有橡胶件，所述橡胶件与位于底部的警示球体上的下球体相贴合。

5.在上述技术方案中，优选的，所述按压机构包括贴合贯穿弹性安装在外壳的上端面的按钮，所述按钮的下端面中部延伸有推球柱，所述推球柱贴合贯穿于外壳的内部顶面，所述推球柱与位于顶部的警示球体上的上球体相贴合。

6.优选的，所述推球柱的外侧缠绕有复位弹簧，所述复位弹簧位于外壳与按钮之间。

7.优选的，所述橡胶件包括贴合安装在外壳的内部下边缘处的橡胶托圈，所述橡胶托圈与位于底部的警示球体上的下球体相贴合。

8.优选的，所述橡胶托圈的外表面延伸有橡胶凸环，所述外壳的内部下边缘处开设有卡槽，所述橡胶凸环贴合于卡槽的内部。

9.优选的，所述按钮的端部安装有吊绳，所述橡胶凸环与橡胶托圈一体成型。

10.与现有技术相比，本实用新型具有以下有益效果：通过按下按压机构即可从外壳的底部弹出3颗警示球，警示球撞击地面四散开来以触动警示球体中的振动开关开启，以驱使led灯以及蜂鸣器工作发出高强光和高分贝噪音，对歹徒造成恐吓，另外，警示球利用球体的强滚动性，歹徒一次只能毁坏1颗警示球，其他仍出于工作状态，延长了用户的逃跑时间，并对歹徒在心理上造成压迫感，阻止其继续做出违法行为，以此有效的为外出人士提供安全保障，在遇险时延长逃跑时间。

附图说明

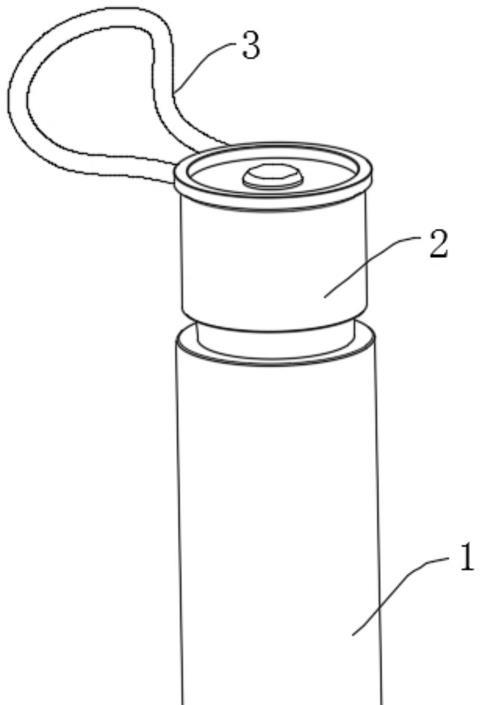

11.图1为本实用新型的整体结构示意图；

12.图2为本实用新型的剖视图；

13.图3为本实用新型的橡胶托圈处示意图；

14.图4为本实用新型的警示球的内部视图。

15.图中：1、外壳；2、按钮；3、吊绳；4、复位弹簧；5、警示球体；6、橡胶托圈；7、橡胶凸环；8、卡槽；9、上球体；10、蜂鸣器；11、led灯；12、下球体；13、振动开关；14、电池；15、推球柱。

具体实施方式

16.为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。

17.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开的具体实施例的限制。

18.如图1-图4所示的女性便携式防身报警器，包括外壳1，外壳1的上端面贯穿安装有按压机构，按压机构包括贴合贯穿弹性安装在外壳1的上端面的按钮2，按钮2的端部安装有吊绳3，橡胶凸环7与橡胶托圈6一体成型，按钮2的下端面中部延伸有推球柱15，推球柱15贴合贯穿于外壳1的内部顶面，推球柱15与位于顶部的警示球体5上的上球体9相贴合，通过设置的推球柱15能够在按压按钮2时对警示球体5进行推动，上球体9起到对蜂鸣器10进行防护的作用，吊绳3起到悬挂的作用，以方便进行携带。

19.推球柱15的外侧缠绕有复位弹簧4，复位弹簧4位于外壳1与按钮2之间，外壳1的内部放置有多组警示球体5，警示球体5的上端面安装有蜂鸣器10，警示球体5的下端面安装有led灯11，警示球体5的内部分别安装有振动开关13以及电池14，振动开关13的一端与电池14相连接，振动开关13的另一端与蜂鸣器10以及led灯11相连接，警示球体5的上端旋紧有上球体9，蜂鸣器10罩设于上球体9的内侧，按压机构与位于顶部的警示球体5上的上球体9相贴合，警示球体5的下端旋紧有下球体12，通过设置的复位弹簧4能够对推球柱15进行复位，电池14起到对led灯11以及蜂鸣器10进行供电的作用，led灯11能够发出高强光，蜂鸣器10能够发出高分贝噪音。

20.led灯11罩设于下球体12的内侧，外壳1的内部下边缘处卡接有橡胶件，橡胶件包括贴合安装在外壳1的内部下边缘处的橡胶托圈6，橡胶托圈6与位于底部的警示球体5上的下球体12相贴合，橡胶托圈6的外表面延伸有橡胶凸环7，外壳1的内部下边缘处开设有卡槽8，橡胶凸环7贴合于卡槽8的内部，橡胶件与位于底部的警示球体5上的下球体12相贴合，通过设置的橡胶托圈6能够对警示球体5进行撑托，卡槽8和橡胶凸环7相配合能够将橡胶托圈6卡接于外壳1中，同时因橡胶凸环7和橡胶托圈6为橡胶材质，具备一定的形变力度，故而能够在按压时顺利脱离外壳1。

21.使用时，通过按压按钮2能够驱使推球柱15下移以对警示球体5进行推动，使外壳1底部的橡胶托圈6上的橡胶凸环7能够被推动脱离卡槽8中，让警示球体5在失去橡胶托圈6的撑托下而外壳1的底部弹出，三个警示球撞击地面四散开来以触动警示球体5中的振动开

关13开启，以驱使led灯11以及蜂鸣器10工作发出高强光和高分贝噪音，对歹徒造成恐吓，另外，警示球利用球体的强滚动性，歹徒一次只能毁坏1颗警示球，其他仍出于工作状态，延长了用户的逃跑时间，并对歹徒在心理上造成压迫感，阻止其继续做出违法行为。

22.在本实用新型中，术语“安装”、“相连”、“连接”、“固定”等术语均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

23.在本说明书的描述中，若出现术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

24.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
