好久没有更新博客了，今天开始有时间就写写博客，总结一下之前做过的项目，以及对一些技术的思考。因为目前做过的项目都是为了学习单片机的某个知识点而做的，完成程度并不完整，后面也会对这些做过的项目进行完善和拓展，同样会记录在csdn博客。

简单介绍一下项目

当你将电动车的警报模式开启之后，如果有人接触到了电动车，报警器就会发出警报。

未来完善项目的设想

后续我想加入通信功能，再使用一个简单的app，可以在发出预警的同时，将预警信息发送到车主的手机app上，在app上可以显示车子的实时定位。

需要用到的模块

一块51单片机

震动传感器

继电器

一个小喇叭

433M无线收发模块

足够的杜邦线

一台能用的电脑

这个项目用到的技术

为何说这个项目比较基础？因为这个项目完全可以用IO口来实现，就是把各个需要调用的模块接到单片机的IO口上，然后就可以通过编写程序来控制这些硬件模块。

那就开始实现这个项目吧

首先需要用到的就是51单片机，刚开始的时候可以先测试一下板子是否可用，可以先搞一个点亮LED灯的程序来测试一下单片机是否可以成功烧录程序。没问题的话，就可以继续往下一步走。当然，这个步骤是可以省略，毕竟碰到板子出问题的概率还是蛮低的。也不是没有吧，像我之前就碰到了，害。如何使用上述模块，看下面。

震动传感器

上面这个图就是震动传感器，可以看到上面有四个针脚，VCC和GND是负责给传感器供电的，DO口就是负责数字信号输出，这个口一般就是接在单片机的IO口上。当VCC和GND接上单片机的时候，震动传感器的电源指示灯就会亮。当前面的SW-感受到震动时，开关信号指示灯就会亮，关于接收震动的灵敏度可以通过调节电位器来调节。

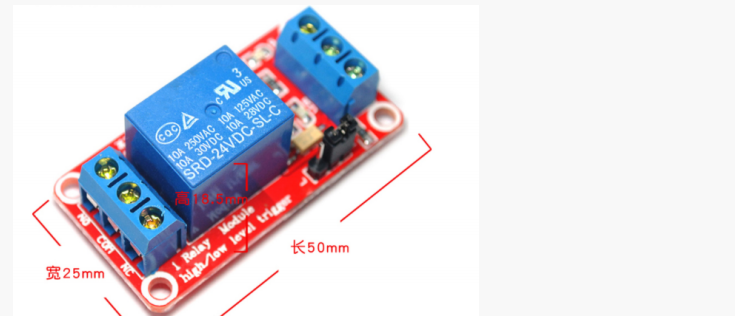

继电器模块

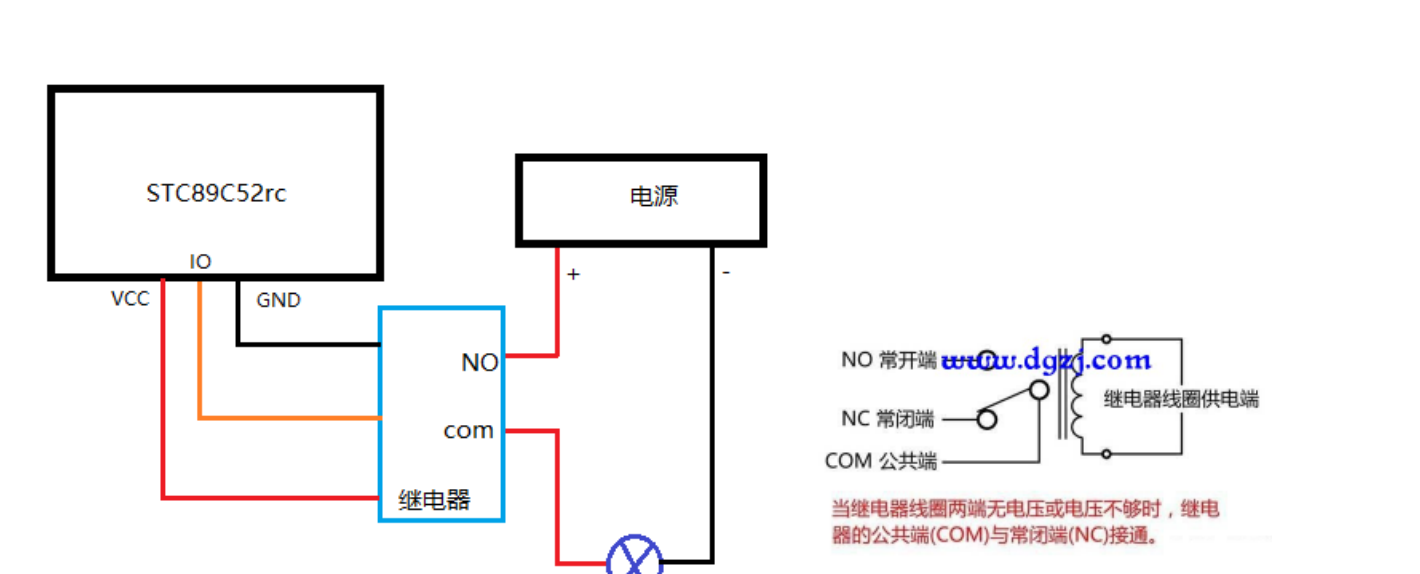

VCC和GND分别接电源正极和负极，IN接单片机的IO口。在这个项目中，可以看一下第二张图的原理图，接喇叭的正负极分别接到NO和COM口上，就形成了一个电路。在这里面起控制作用的就是继电器里面的铁片，当IO口发来的是低电平时，NO和COM口就会接到一起，电路接通，喇叭就会响；当IO口发来的是高电平时，COM端就会和NC端接在一起，电路处于不接通的状态。

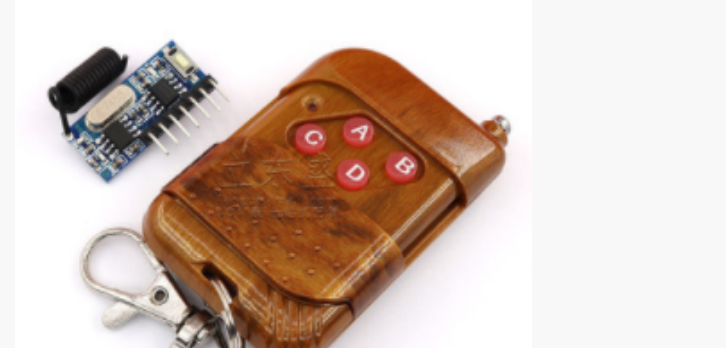

433M无线发射接收模块

还是老样子，VCC和GND负责供电。上面的D0到D3管脚，分别对应的是遥控器上的ABCD。

这些模块如何使用之后，就可以开始制作报警器了。 关于433M无线发射接收模块的内容，可以参考一下这个网站：

话不多说，直接上代码：

#include "reg52.h"
#include
#define J_ON 1     //状态位
#define J_OFF 0    //状态位
sbit virate = P3^3;   //震动传感器
sbit switcher = P1^3; //继电器
sbit D0_ON = P1^2;  //433M打开
sbit D1_OFF = P1^1; //433M关闭
void Delay2000ms()  //@11.0592MHz
{
 unsigned char i, j, k;
 _nop_();
 i = 15;
 j = 2;
 k = 235;
 do
 {
  do
  {
   while (--k);
  } while (--j);
 } while (--i);
}
void Delay500ms()  //@11.0592MHz
{
 unsigned char i, j, k;
 _nop_();
 i = 4;
 j = 129;
 k = 119;
 do
 {
  do
  {
   while (--k);
  } while (--j);
 } while (--i);
}
void main()
{
  int mark = J_OFF;
  while(1)
  {
   //查询哪一个按键被按下
   if(D0_ON == 1)
   {
      //这个时候就会进入警报模式
     switcher = 0;
     delay2000ms();
     switcher = 1;
    //这个时候状态就变成警报状态
     mark = J_ON;
   }

   //B按键被按下
   if(D1_OFF == 1){
     switcher =0;
     delay500ms();
     switcher = 1;
    //警报状态解除，变成正常状态
     mark = J_OFF;
   }
   //判断状态位
   if(mark == J_ON)
   {
     //震动传感器发低电平时
    if(virate == 0)
    {
     switcher = 0;
    //下面的可要可不要，不要的话，一旦有震动就会一直响。
     //delay2000ms();
     //switcher = 1;
    }
    else
    {
     switcher = 1;
    }
   }
  }
}

项目效果

最后呈现出来的效果：遥控器按下A，进入警报模式，喇叭会响2秒钟；然后就会监测是否震动。当感受到震动时，喇叭就会发出警报声(在这里因为我不想他响这么久，就设置了只响两秒，正常的话会一直长响)。遥控器按下B，就会退出警报模式，不管怎么震，都不会响。

效果视频可以看看我主页的里面的视频栏目，因为上传视频需要时间审核，等上传成功后我会在后面补上。

简易版电动车报警器效果图

第一次写项目总结，有不足的地方或者不对的地方请多多指教。
